Kas HTQ700GL 5-teljeline CNC-sildsaag sobib kohandatud kivide valmistamiseks?

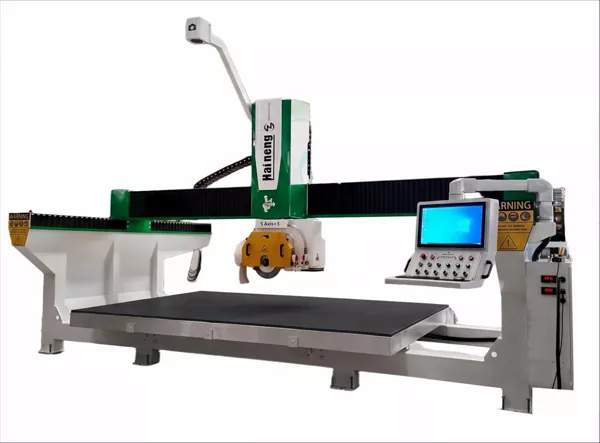

HTQ700GL5-teljeline CNC silla saagon mõeldud kivitöötlejatele, mis vajavad rohkem paindlikkust kui tavaline otselõikamise seadistus. CNC-juhtimise, CAD-impordi programmeerimise, reguleeritava lõikepea liikumise ja vastupidava keevitatud konstruktsiooniga masin toetab mitmesuguseid kivi lõikamise ja vormimise rakendusi.

Mida saab HTQ700GL 5-teljeline CNC sildsaag teha?

Mitte igal kiviprojektil pole ristkülikukujulist piirjoont. Köögi töötasapinnad, vannitoa tualettplaadid, arhitektuursed komponendid ja dekoratiivsed kivitükid võivad vajada nurga all olevaid servi, kõveraid profiile või kohandatud kujuga osi.

HTQ700GL toetab mitmesuguseid lõikamis- ja profileerimistoiminguid, sealhulgas:

1. Sirge ja nurga all lõikamine:Töötle kiviplaadid ja lõika osad sobiva nurga all.
2. Kohandatud kujuga lõikamine:Toota ümmargusi, ovaalseid, lehvikukujulisi, hulknurkseid, rombikujulisi ja muid ebakorrapäraseid vorme.

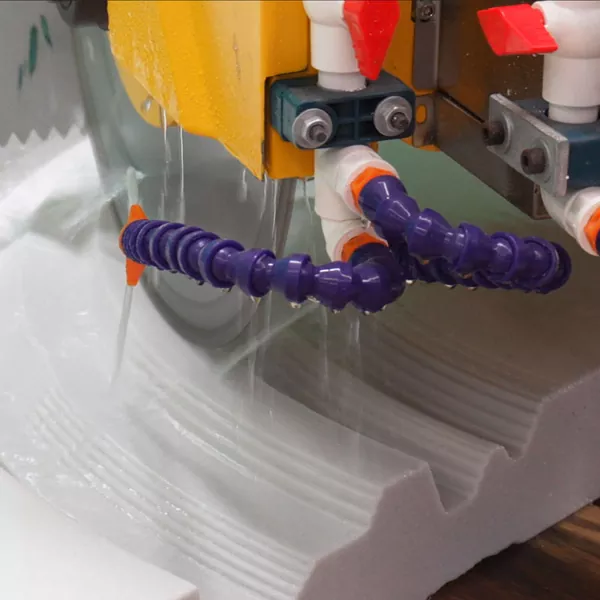

3. Kaarjas profileerimine:Sobivate dekoratiivkivikomponentide leidmiseks järgige sirgeid ja kõveraid kontuure.
4. Soone lõikamine:Looge sobivate rakenduste jaoks sirged, nurga all olevad ja võrekujulised sooned.
5. Kaldus ja servade kujundamine:Erinevate disaininõuete täitmiseks kasutage reguleeritavat lõikepea liikumist.

Masina spetsifikatsioonis on loetletud C-telje pöörlemine 0 kuni 360 kraadi ja A-telje liikumine 0 kuni 90 kraadi. Töölaual on määratud maksimaalne kaldevahemik 0 kuni 85 kraadi.

Need liikumisvahemikud annavad tootjatele tellimustööde planeerimisel rohkem võimalusi. Tegelik töötlemisvõime sõltub materjalist, tooriku mõõtmetest, tera konfiguratsioonist, tööriistadest ja valitud lõikemeetodist. Nõudlike või ebatavaliste tööde puhul paluge tarnijal seadistus kinnitada ja korraldada proovilõikekatse.

Rakendused töölaudade ja kivide valmistamisel

Köögi ja vannitoa tööpinnad

Töötasapinna tootmine hõlmab sageli enamat kui plaadi suuruse määramist. Olenevalt konstruktsioonist võib töö vajada nurga all olevaid servi, valamuavasid, kraaniavasid või äravoolusooneid.

HTQ700GL toetab lõikamis- ja profileerimisoperatsioone. Valikulise frees-lõikuri lisaseadme ja sobivate tööriistade abil saab masinat konfigureerida ka täiendavate töötlemisülesannete jaoks, sealhulgas valamu- ja kraaniavade, äravoolusoonte ja tööpinna servade freesimiseks. Poleerimiseks on vaja sobivaid lihvkettaid ja tööriistu.

Töökodades, mis töötlevad nii standardseid tööpindu kui ka kohandatud disainilahendusi, võib see konfiguratsioon aidata viia mitu sobivat toimingut ühele masinale. Enne tellimist kinnitage lisavarustus ja vajalikud tööriistad.

Graniidi ja marmori töötlemine

Graniidi- ja marmoritöökodades käsitletakse sageli erineva paksuse, piirjoonte ja viimistlusnõuetega tooteid. HTQ700GL sobib selliste rakenduste hindamiseks nagu vormitud kivikomponendid, nurga all olevad lõiked ja dekoratiivprofiilid.

Määratud tera läbimõõdu vahemik on 350 kuni 700 mm. Tera maksimaalset läbimõõtu ei tohiks käsitleda maksimaalse lõikesügavusena. Saavutatav lõikesügavus ja soovitatavad töötingimused sõltuvad masina konfiguratsioonist, valitud lõiketerast ja materjalist.

Plaadid ja ehituskivi

Suureformaadilised plaadid ja konstrueeritud kivitooted võivad vajada planeeritud lõikeradasid ja spetsiifilist servatöötlust. HTQ700GL kasutab CNC-juhtimist ja CAD-impordi programmeerimist, et toetada programmeeritud toiminguid sobivate materjalide ja detailide jaoks.

Enne tundmatute materjalide töötlemist kontrollige tarnijaga tera ühilduvust, tooriku tugi, etteande seadistusi ja nõutavat viimistletud serva kvaliteeti.

CAD-impordi programmeerimine ja CNC-operatsioon

Programmeerimine on oluline, kui kivitöökoda tegeleb erinevate detailide kuju ja kliendi joonistega. Suure liikumisvõimega masin on kõige kasulikum siis, kui operaatorid suudavad korrataval viisil ette valmistada vajalikud lõikerajad.

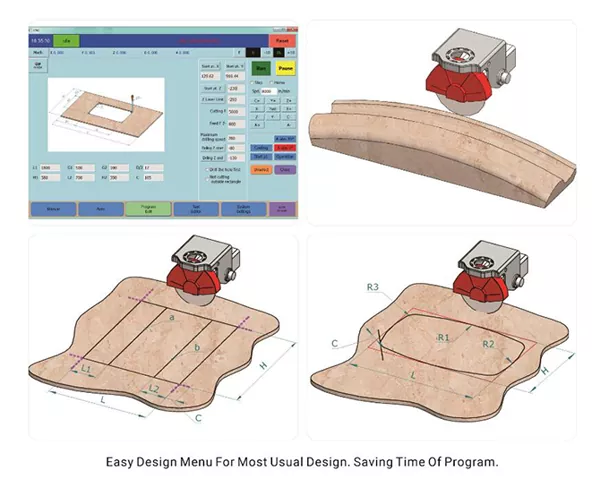

HTQ700GL kasutab CNC-juhtimist ja CAD-impordi programmeerimist. Selle tootedokumentatsioonis kirjeldatakse puutetundliku ekraani liidest, mis on loodud toimimise lihtsustamiseks, ja süsteemi, mis suudab sisestatud andmetest graafikat genereerida.

Tüüpiline töövoog hõlmab joonise ettevalmistamist, ühilduvate CAD-andmete importimist, töötlemisnõuete kontrollimist, materjali ja tööriistade seadistamist ning töö kontrollimist enne automaatse töötlemise algust.

See lähenemine on asjakohane töökodade jaoks, mis saavad regulaarselt kohandatud jooniseid või kordavad sarnaste osade tootmist. Enne HTQ700GL ostmist5-teljeline CNC silla saag, kinnitage toetatud CAD-failivormingud, tarkvaranõuded ja operaatori koolituse korraldus.

Tugevad konstruktsiooni- ja liikumiskomponendid

Masina ehitus on veel üks tegur, mida tuleb tavatootmise seadmete valimisel arvestada. HTQ700GL kasutab integreeritud jäika keevitatud struktuuri. Selle dokumenteeritud liikumiskomponentide hulka kuuluvad lineaarsed rööpad, kuulkruvid, spiraalülekanne, ülitäpsed planetaarsed reduktorid ja servosüsteem.

Masinal on määratud 22 kW peamootor ja kiirusvahemik 0 kuni 6000 p/min. Masina paigaldatud koguvõimsus on 33 kW.

Need spetsifikatsioonid on kasulikuks lähtepunktiks seadmete võrdlemisel. Lõikekiirus, viimistletud serva kvaliteet ja tootmisvõimsus sõltuvad aga sellistest teguritest nagu valitud tera, materjali omadused, lõikesügavus, etteande seadistused ja operaatori seadistus.

HTQ700GL tehnilised andmed

Järgmised arvud põhinevad tootja tootedokumentatsioonil. Keiserlikud teisendused on ligikaudsed.

Paigaldusmärkus:Üldmõõtmed ei kajasta kogu masina ümber nõutavat tööruumi. Enne töökoja ettevalmistamist kontrollige elektrivarustust, juurdepääsu töökohale, põranda tingimusi, laadimisruumi, hooldusruumi ja paigaldusnõudeid.

Kas HTQ700GL sobib teie töökoja jaoks?

Õige masin sõltub töödest, mida teie kliendid tegelikult tellivad. Ristkülikukujulise plaadi suuruse määramisele keskendunud töökojal võivad nõuded olla erinevad kui sellel, kus valmistatakse regulaarselt kohandatud tööpinna osi või ebakorrapäraseid kiviprofiile.

HTQ700GL võib olla kaalumist väärt, kui teie pood:

1. Töötleb nurga all olevaid lõikeid, kõveraid kontuure või kohandatud kujuga kiviosi.
2. Vajab joonisepõhiseks tööks CNC juhtimist ja CAD impordi programmeerimist.
3. Töötab graniidi, marmori, tehiskivi, plaatide või muude sobivate ehitusmaterjalidega.
4. Soovib hinnata valikulisi freesimistoiminguid sobivate tööpinna rakenduste jaoks.
5. Omab masina jaoks vajalikku põrandapinda ja elektrivõimsust.

Enne ostuotsuse tegemist koosta mitu esinduslikku joonist. Kaasake standardne lõiketöö, nurga all olev lõige ja ebakorrapärane profiil. Paluge tarnijal kinnitada iga töö jaoks sobiv konfiguratsioon, tööriistad ja töötlemismeetod.

Mida kontrollida enne hinnapakkumise küsimist

Materjal ja paksus

Tehke kindlaks materjalid, mida kõige sagedamini töödeldate, ja esitage nii tüüpiline kui ka maksimaalne tooriku paksus. Erinevad materjalid võivad vajada erinevaid lõiketerasid ja töötingimusi.

Osade mõõtmed ja lõikenõuded

Jagage tavalist pikkust, laiust, paksust, vajalikke nurki ja profiili detaile. See aitab tarnijal hinnata, kas masina liikumine ja pakutud konfiguratsioon on sobivad.

Tööriistad ja valikulised funktsioonid

Määrake, kas teie tööd vajavad otselõikamist, nurgalõikamist, kohandatud profiile, sooni, freesimist või poleerimist. Kinnitage, millised funktsioonid nõuavad lisavarustust, selle asemel, et eeldada, et iga toiming on standardkonfiguratsioonis.

Tarkvara ja tehasetingimused

Esitage tüüpilised CAD-joonised ja kinnitage ühilduvad failivormingud. Kontrollige ka masina juurdepääsu, vaba paigaldusruumi, elektrinõudeid ja hooldusruumi.

Müügijärgne tugi

Küsige paigaldusjuhiste, operaatori koolituse, varuosade, hooldusdokumentatsiooni ja tehnilise toe kohta. Need üksikasjad tuleks üle vaadata koos masina spetsifikatsioonide ja ostuhinnaga.

Korduma kippuvad küsimused

Milliseid materjale saab HTQ700GL töödelda?

Tootedokumentatsioonis on loetletud plaadid, plaadid, marmor, tehiskivist, graniidist, tsemendist tooted ja muud ehitusmaterjalid sobivaks lõikamiseks ja vormimiseks. Enne tellimist kinnitage sobivus konkreetse materjali ja paksusega.

Kas HTQ700GL toetab nurga all lõikamist?

Jah. Määratud A-telje liikumine on 0–90° ja C-telje pöörlemine 0–360°. Töölaual on määratud maksimaalne kaldevahemik 0–85°. Paluge tarnijal kontrollida teie kavandatud töö jaoks vajalikku konfiguratsiooni.

Kas masin saab töödelda valamuavasid ja äravoolusooneid?

Neid täiendavaid töötlemisülesandeid saab toetada valikulise frees-lõikuri lisaseadme ja sobivate tööriistadega. Pakkumise taotlemisel kinnitage manus, tööriistad ja nõutav konfiguratsioon.

Kuidas masin programmeeritakse?

Määratud programmeerimismeetod on CAD import. Toetatud failivormingud ja tarkvaranõuded tuleb tarnijaga kinnitada.

Mis on tera maksimaalne läbimõõt?

Määratud tera läbimõõdu vahemik on 350–700 mm, ligikaudu 13,8–27,6 tolli. See arv ei määra iseenesest maksimaalset lõikesügavust.

Kui palju ruumi masin vajab?

Loetletud üldmõõtmed on 5800 × 3400 × 3600 mm. Materjali käitlemiseks, kasutamiseks, hoolduseks ja ohutuks juurdepääsuks võib vaja minna lisaruumi. Enne saidi ettevalmistamist taotlege paigaldusplaani.

Arutage Hainengiga oma kiviraiumise nõudeid

HTQ700GL5-teljeline CNC silla saagühendab endas CNC-juhtimise, CAD-impordi programmeerimise, 350–700 mm lõiketera, reguleeritava lõikepea liikumise ja integreeritud jäiga keeviskonstruktsiooni. Valikuline frees-lõikuri konfiguratsioon võib laiendada selle kasutamist sobivate täiendavate tööpinna töötlemisülesannete jaoks.

Et teha kindlaks, kas masin vastab teie tootmisvajadustele, jagage Hainengiga oma materjali tüüpi, tooriku mõõtmeid, vajalikke toiminguid ja tüüpilisi jooniseid. Seejärel saab tarnija aidata kinnitada sobiva masina konfiguratsiooni ja lisavarustust.

Küsige pakkumist HTQ700GL 5-teljelise CNC sildsae jaoks
